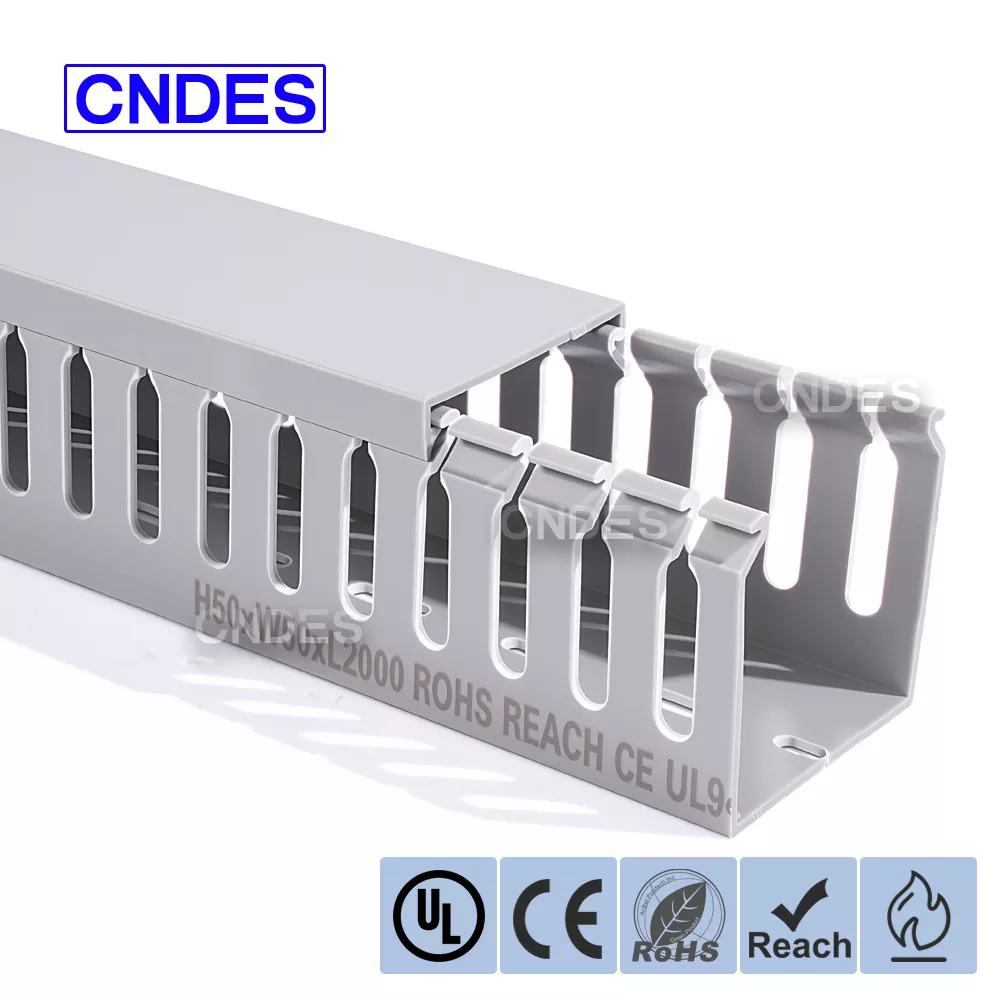

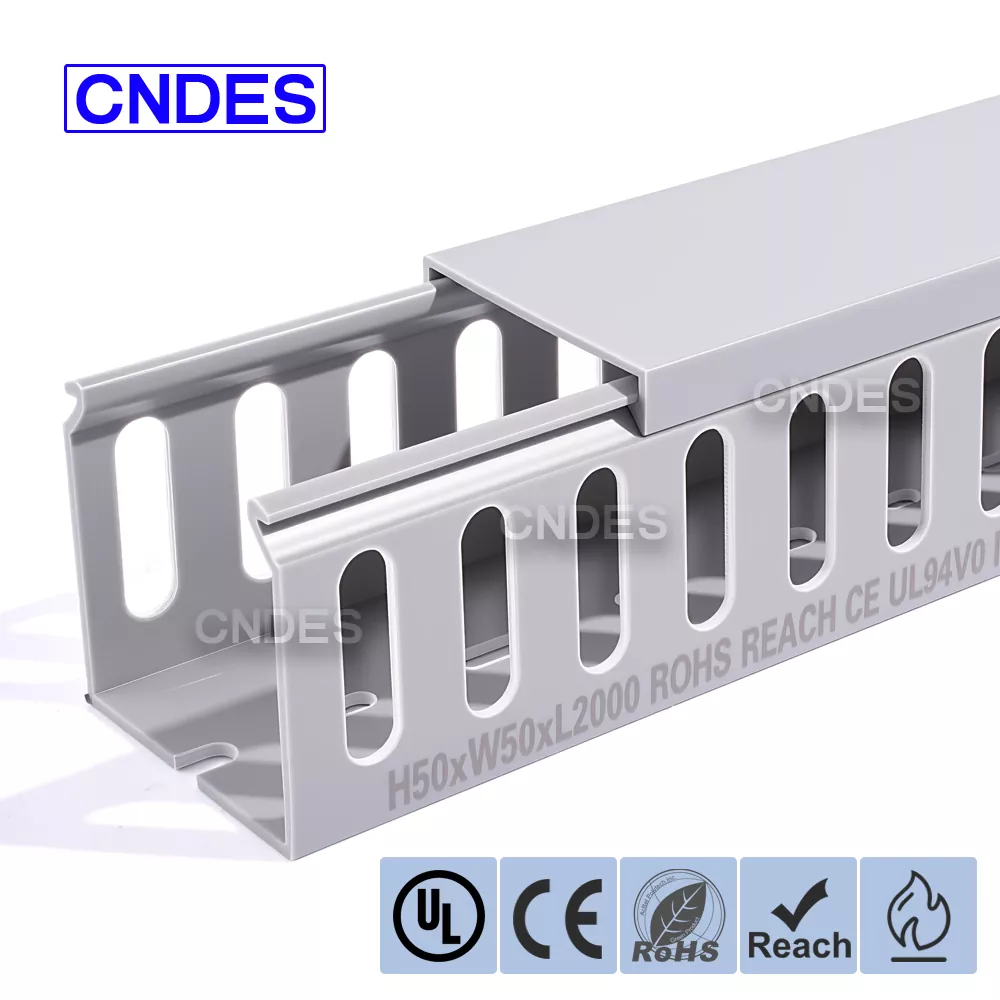

50×50 Drážkovaný kabel PVC s prstovým typem

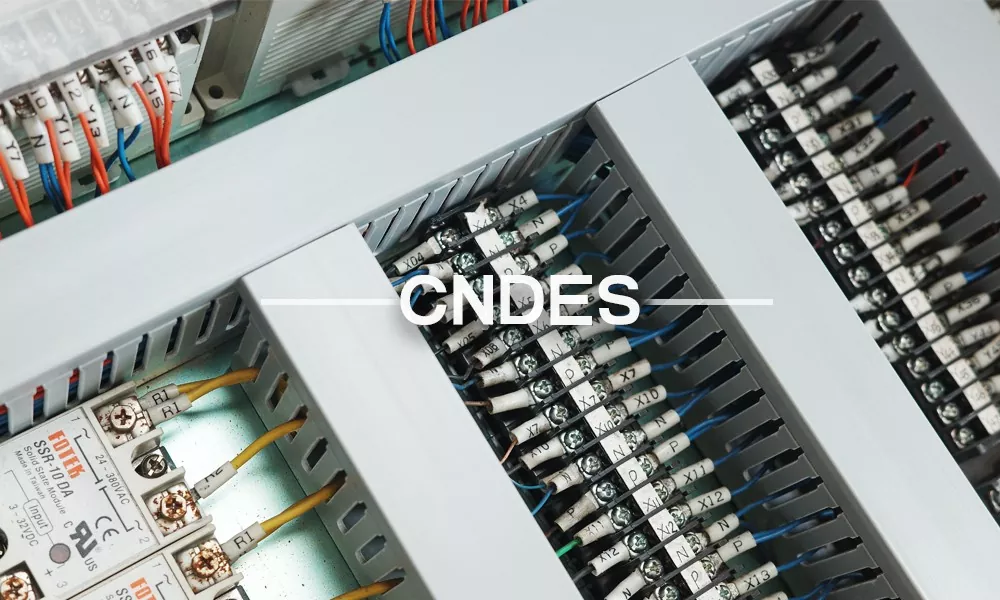

Přizpůsobený 50×50 štěrbinový PVC prstový kabelový kanál je navržen pro efektivní organizaci kabelů v elektrických panelech, automatizačních skříních a průmyslových řídicích systémech. Tento kabelový kanál s vyváženým čtvercovým profilem a prstovými otevřenými štěrbinami umožňuje rychlé rozvětvení kabelů, čisté vedení a snadnou údržbu.

Tento model, vyrobený společností CNDES, profesionálním výrobcem a dodavatelem kabelových kanálů z PVC v Číně, je široce používán v aplikacích vyžadujících flexibilitu, bezpečnost a dlouhodobou odolnost.

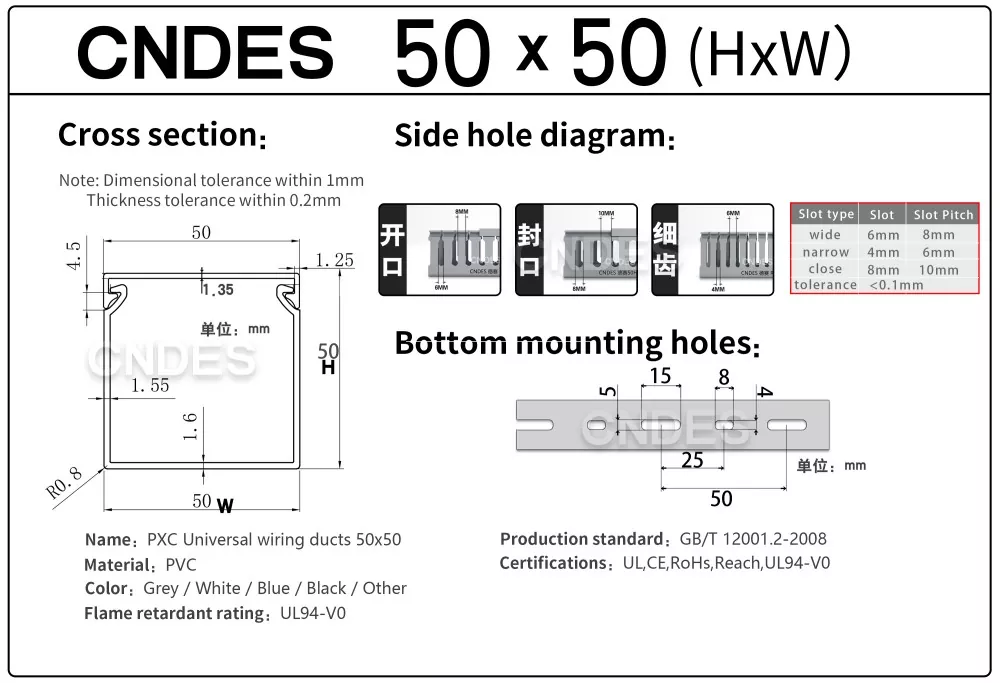

50*50-dokument specifikace

Návod k použití

1. Předinstalační příprava

Před instalací vyberte vhodnou velikost vedení a šířku štěrbiny podle množství kabelu, průměru kabelu a prostředí instalace, jako je dostupný prostor a provozní teplota.

Například design úzkých prstových slotů je vhodný pro oblasti komponent s vysokou hustotou, zatímco širší sloty umožňují snadnější vedení větších kabelových svazků.

Při instalaci kvalitního 50×50 štěrbinového PVC prstového kabelového kanálu si předem naplánujte trasu vedení kabelů a označte montážní pozice na stěnách nebo uvnitř elektrických skříní. Vyhněte se místům s ostrými hranami, nadměrnými vibracemi nebo vysokými teplotami.

Použijte metr a značku, abyste zajistili přesné umístění a hladké směrování.

Připravte si potřebné nástroje, včetně šroubováku, elektrické vrtačky (je-li vyžadováno vrtání), vodováhy a řezných nástrojů, jako je pila nebo speciální řezačka vedení.

2.Zajištění základní kolejnice

Při montáži na stěnu nebo skříň použijte k vyvrtání otvorů v označených bodech elektrickou vrtačku. Vložte rozpěrné kotvy nebo plastové kotvy. Ujistěte se, že průměr vrtané díry odpovídá velikosti kotvy, abyste zabránili nestabilitě z příliš velkých děr. Srovnejte základní lištu kabelového kanálu s drážkou PVC prstového typu s montážními body a utáhněte šrouby pomocí šroubováku, abyste zajistili, že lišta je bezpečná a neviklá. Upřednostněte použití předvrtaných montážních otvorů vedení. Pokud jsou potřeba další upevňovací body, vyvrtejte otvory sami. Pomocí vodováhy zkontrolujte vodorovné vyrovnání základního kanálu, abyste předešli potížím s následnou instalací krycí desky nebo nakloněním kabelu. Po seřízení šrouby znovu utáhněte, abyste zabránili posunutí.

3. Organizace a vkládání kabelů

Před vložením kabelů je seskupte podle funkce – jako jsou napájecí kabely, signálové kabely nebo datové kabely – a v případě potřeby je označte. Zkontrolujte, zda je průměr kabelu kompatibilní se šířkou drážky.

Kabely zasuňte opatrně do bočních štěrbin nebo koncových otvorů vysoce výkonného 50×50 štěrbinového PVC kabelového kanálu typu prstů, vyhněte se nadměrnému tahání, které by mohlo poškodit izolaci kabelu.

U větších kabelů lze jednotlivé štěrbinové „prsty“ vyjmout podél předem vyříznutých linií nebo oříznout pomocí řezacích nástrojů, aby se vytvořily širší otvory.

Uspořádejte kabely ve vrstvách, abyste zlepšili organizaci a budoucí údržbu. Běžnou praxí je umístění napájecích kabelů dole a signálních kabelů na horní vrstvu, aby se snížilo rušení.

4. Instalace krycí desky

Zarovnejte krycí desku s kanálem základny a zajistěte, aby okraje krycí desky zcela zapadly do svorek nebo kluzných drážek základového kanálu. U posuvných krycích desek je zasuňte z jednoho konce; u klipsových typů zatlačte, dokud nezapadne na místo. Pevně ​​zatlačte na krycí desku, aby byla pevně připevněna k základnímu kanálu. U štěrbinového vodiče PVC prstového typu otočte krycí desku do uzamčené polohy. Zkontrolujte, zda je krycí deska vyrovnaná, abyste zabránili místnímu zvedání, které by mohlo umožnit vnikání prachu. Ověřte, zda je krycí deska zajištěna bez mezer, aby se zabránilo vniknutí prachu nebo cizích předmětů do vnitřku vedení. Pokud je požadováno lepší utěsnění, naneste tmel na okraje krycí desky (vyberte lepidlo kompatibilní s PVC).

5. Zpracování speciálních scénářů

Při instalaci na svislé povrchy vyberte kryty s protiskluzovým designem (např. pryžové podložky nebo typy vyztužené zaklapnutím), aby se zabránilo sklouznutí. Pravidelně kontrolujte vertikálně instalovaný štěrbinový PVC kabelový kanál typu prstů, abyste zajistili, že kryty zůstanou bezpečné proti gravitačnímu uvolnění. Ve stísněných prostorech zkraťte vedení na vhodnou délku (pomocí specializovaných řezných nástrojů k udržení čistých a rovných hran). Po řezání zkontrolujte ostrost řezané hrany. V případě potřeby obruste brusným papírem, aby nedošlo ke zranění kabelu nebo obsluhy. Pokud se okolní teploty blíží hornímu teplotnímu limitu vedení (např. 50 °C nebo 85 °C), vyberte model odolný vůči vysokým teplotám nebo zaveďte další opatření pro odvod tepla. Například vyhraďte větrací prostor kolem potrubí nebo nainstalujte chladicí ventilátory.
